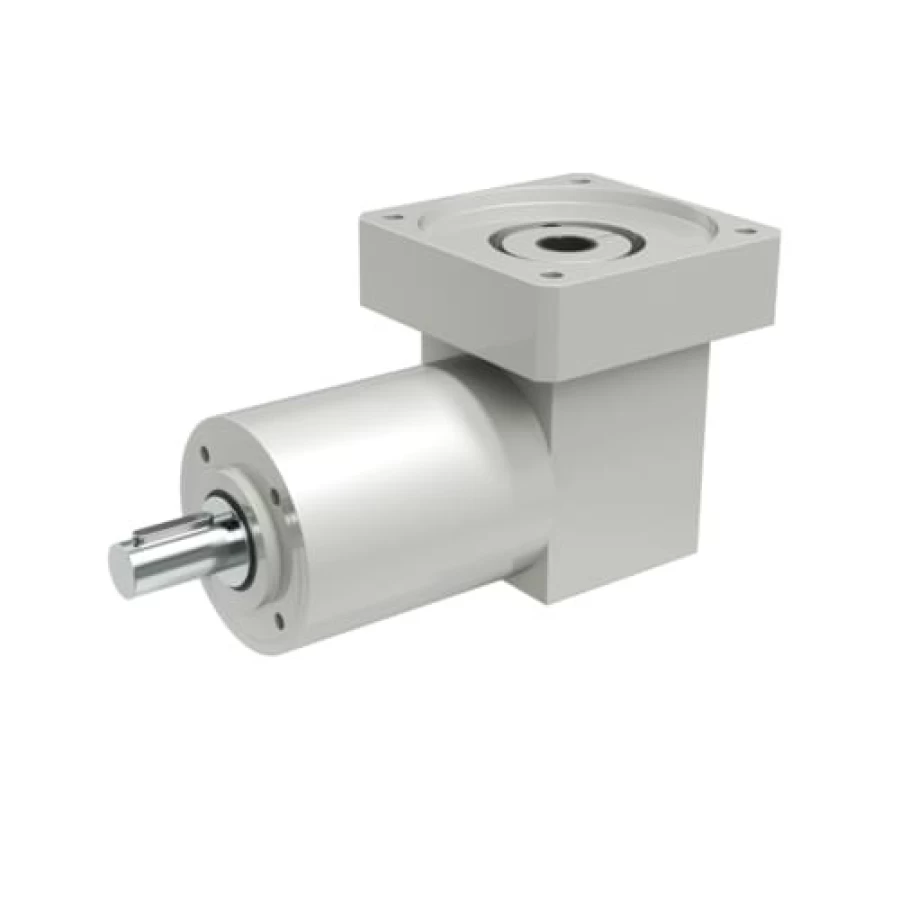

Planetová pravoúhlá TR
Série TR
Kromě optimálního výkonu, velmi nízké vůle, vysoké kapacity přetížení a snadné instalace se řada TR vyznačuje velkou modularitou díky více konstrukčním konfiguracím, širokému rozsahu převodových poměrů, dvěma třídám vůle a odlišným optimalizovaným mazáním, což zajišťuje vysokou spolehlivost a nejvhodnější provedení reagující na požadavky různých aplikací.
Detaily produktu
Kroutící moment
Velikost / Kroutící moment (Nm)
Parametry
Hlavní výhody
- koaxiální
s pravoúhlým vstupem
s pravoúhlým výstupem
Velikosti
053, 060, 080, 105, 130, 160, 190
Převodové poměry
3 až 1 000
Maximální radiální síla
500 až 14 000 N
Stupeň ochrany
IP65
Vstupní rychlost
Až 6 000 min-1
Torzní vůle
Provedení v ose
- 1 stupeň: méně než 3 úhlové minuty
- 2 stupně: méně než 3 úhlové minuty
- 3 stupně: méně než 5 úhlových minut
Provedení pravoúhlé „K“ / „G“ / „MB“
- 2 stupně: méně než 3 úhlové minuty
- 3 stupně: méně než 3 úhlové minuty
- 4 stupně: méně než 5 úhlových minut
Torzní tuhost
1 až 130 Nm/arcmin
Mazání
- Standard
- Potravinová třída
Výstup
- Hladká hřídel bez drážky pro pero
- Hřídel s drážkou pro pero
Vstup
- Adaptér motoru
- Plný vstupní hřídel
- Bez adaptéru motoru
